El sistema de forjado V-Tec consiste en una viga con una estructura de acero encastrada en una base de hormigón C35. Las vigas se disponen a una distancia entre ejes de 750 mm, apoyadas en una pared terminada.
El poliestireno nunca está en contacto con el acero porque conlleva un peligro de corrosión. El poliestireno posee muy buenas propiedades de difusión de vapor que permitirían a la humedad alcanzar al acero. Rodeada por el homigón, la estructura queda protegida de la corrosión.
Las vigas están disponibles en varias configuraciones. La serie V17 está destinada para la mayoría de aplicaciones domésticas, y para longitudes mayores se usaría la serie V22.
El peso de la viga V17 es de 27 Kg por metro lineal. Se recomienda posicionar las vigas sobre los muros con la ayuda de una grúa, aunque luego ésta no es necesaria para desplazar la viga hasta su emplazamiento definitivo.
La viga V-Tec es autoportante y puede apoyarse a una distancia de hasta 5 m, no siendo necesario apuntalar durante el hormigonado del forjado.
Para luces superiores a 5 m, las vigas necesitarán ser sopandadas.
Después del vertido del hormigón, pero antes de que el hormigón comience a curar, los puntales han de ser ajustados para nivelar las vigas. Una vez hecho esto, se dejará el forjado hasta que esté totalmente curado. Esto supone una mejora sobre muchos sistemas de forjado tradicionales ya que se gana una gran cantidad de tiempo y esfuerzo en la colocación de soportes.
La serie V17 pueden colocarse hasta 6 metros soportando unas cargas domésticas (1.5 KN/m²).
La serie V17 pueden colocarse hasta 7,5 metros soportando unas cargas domésticas.
NOTA: El diseño ha de ser siempre supervisado por un ingeniero calculista de estructuras. Cargas toleradas
| Tabla de cargas para forjados con vigas V-Tec V17 | Forjado Styro Stone V17:
Grosor del canto = 14 + 7 = 21cm - Grosor Terminado 21 + 5 = 26cm
Disponibles. "L"=Longitud en estado final: - L menor de 5,20m (para forjados con paredes sobre éstos)
- L menor de 6,30m (para forjados sin paredes sobre éstos)
Carga estática, Forjado terminado:
e = 75,0 cm [g + delta(g) = 2,35 + 1,2 = 3,55 KN/m²] | Carga viva
p (KN/m²) | V17 10-8-12 | V17 10-8-14 | V17 12-8-14 | V17 14-8-16* | V17 16-8-16 * | | 1,00 | 2,95
(4,25) | 4,10
(4,25) | 4,25
(5,08) | 5,00
(5,2/6,3) | 5,00
(5,2/6,3) | | 1,50 | 2,95
(4,03) | 4,03
| 4,25
(4,82) | 5,00
(5,6/5,2) | 5,00
(5,2/6,3) | | 2,00 | 2,95
(3,85) | 3,85
| 4,25
(4,60) | 5,00
(5,3/5,2) | 5,00
(6,1/5,2) | | 2,75 | 2,92
(3,61) | 3,61
| 4,25
(4,31) | 5,00
(5,01) | 5,00
(5,7/5,2) | | 3,25 | 2,95
(3,47) | 3,47
| 4,15
| 4,82
| 5,00
(5,5/5,2) | | 3,50 | 2,95
(3,39) | 3,39
| 4,05
| 4,70
| 5,00
(5,38/5,2) | | 4,75 | 2,95
(3,14) | 3,14
| 3,75
| 4,36
| 5,00
| | 5,00 | 2,95
(3,10) | 3,10
| 3,70
| 4,30
| 4,92
| Cuantía de Hierro
en kg/m | 5,10 | 5,75 | 6,30 | 7,80 | 8,54 |
* = Este tipo no está contemplado en la normativa alemana
|

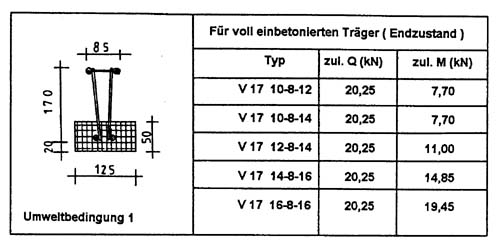

Ejemplo de Configuración de Vigas:
Las vigas V17 10-8-12 disponen de 2 x 10mm barras de hierro en la parte inferior. Las diagonales son de 8 mm. Las superiores son 2 x 12 mm
| Puede ver el llenado de los bloques para el sistema de forjado V-tec aquí. |
